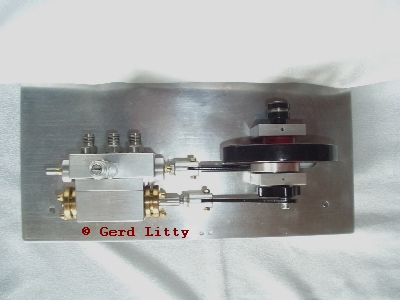

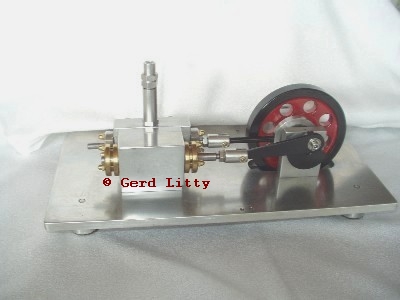

Ansichten der liegenden Rundschieberdampfmaschine



Technische Daten:

Abmessungen:

Gesamtlänge     260 mm

Gesamtbreite   100 mm

Gesamthöhe     115 mm

Baujahr            2001



Ausführung:

Ein doppelwirkender Zylinder, liegend,

Bohrung: 16 mm, Hub: 20 mm,

Kolbenstangen- ø 8 mm, Kolben mit 2 Kolbenringen,

Steuerschieber ø 6 mm, Hub: 10 mm,

wälzgelagerte Kurbelwelle,

Schwungrad-ø 100 mm.



Anmerkung:

Diese Maschine ist das Antriebsaggregat der Dampfanlage GL-D01.

Die Beschreibung des Aufbaus und der Wirkungsweise dieser Rundschieberdampfmaschine finden Sie bei der Dampfanlage GL-D01.



Der Bauplan zur Dampfmaschine GL-DM01 besteht aus:

8 Stück Fertigungs- und Zusammenbauzeichnungen

1 Stück Stückliste (1 Seite)

1 Stück technische Beschreibung (1 Seite)
