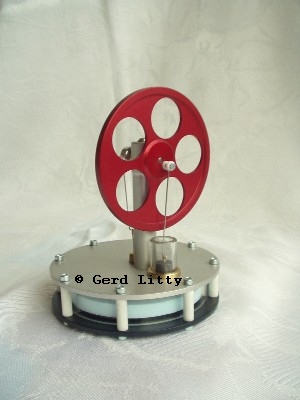

Ansicht vom Niedertemperatur-Stirling

Technische Daten:

Abmessungen:

Gesamtlänge    :  ø105 mm

Gesamthöhe    :    132 mm

Gewicht          :   250 g

Ausführung:

Bohrung x Hub  :  Arbeitszylinder ø 10 x 9,5 mm

                         Verdrängerzylinder ø 85 x 7 mm

Der Aufbau und die Wirkungsweise des Stirlingmotors:

Dieser Stirlingmotor hat sozusagen 2 in einander liegende Zylinder, den Verdrängerzylinder und den Arbeitszylinder. Die beiden Zylinder sind durch diese Konstruktion miteinander verbunden und die Druckschwankungen können so übertragen werden. Der Verdrängerkolben ist im Durchmesser kleiner als der Verdrängerzylinder, damit durch einen Ringspalt ein Gasaustausch möglich ist. Im Arbeitszylinder läuft der Arbeitskolben. Der Verdrängerkolben und der Arbeitskolben sind durch Hubzapfen auf der Kurbelwelle mit einem Versatz von 90°zueinander verbunden.

Die Funktionsweise des Stirlingmotors:

Der Verdrängerzylinder wird auf der Unterseite von außen beheizt (Tasse mit heißem Wasser o.ä. ) und somit das sich darin befindliche Arbeitsmedium erwärmt. Das erwärmte Gas wird nun vom Verdrängerkolben durch dessen Ringspalt auf die "kalte Seite" des Zylinders geschoben und somit abgekühlt. Durch die Abkühlung des Gases entsteht ein kleiner Unterdruck im mit dem Verdrängerzylinder verbundenen Arbeitszylinder und der Arbeitskolben wird in den Zylinder gesogen. Das abgekühlte Gas im Verdrängerzylinder wird vom Verdrängerkolben wieder auf die "warme Seite" des Zylinders geschoben und der Vorgang beginnt von neuem.

Besonderheiten:

Der Stirlingmotor hat ein geschlossenes System, bei einfachen Motoren ist das Arbeitsmedium Luft.

Durch das geschlossene System ergibt sich das Problem, dass Undichtigkeiten am Motor (Arbeitskolben und Verdrängerkolbenstange) zu Leistungsverlust führen.

Stirlingmotoren sind nicht selbstanlaufend.

Der Motor läuft nur in eine Richtung, diese ist durch die Konstruktion vorgegeben.

Es ist ein Schwungrad zur Überwindung der Totpunkte erforderlich.

Diesen Stirling hatte ich in einem Internet-Auktionshaus gesehen, ein Gebot abgegeben und dann zu einem günstigen Preis erworben.
