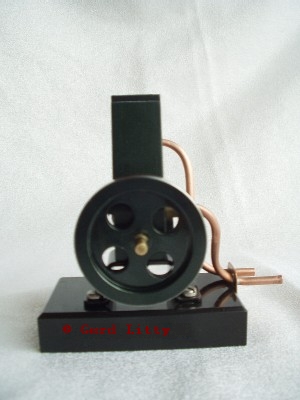

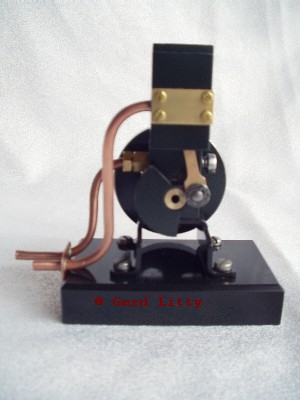

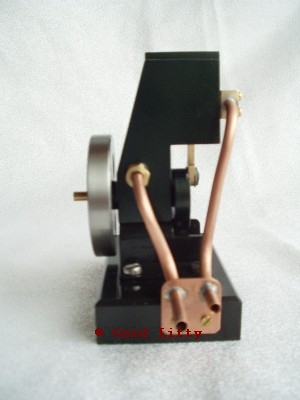

Ansichten der stehenden Drehschieberdampfmaschine



Technische Daten:

Abmessungen:

Gesamtlänge           90 mm

Gesamtbreite          70 mm

Gesamthöhe          105 mm

Gewicht                0,9 kg

Baujahr                 :  2005



Ausführung:

Modell mit einem einfachwirkenden Zylinder, stehend,

Bohrung: 14 mm, Hub: 16 mm,

Kolben ohne Ringe,

Steuerung nach dem Gleichstromprinzip: Einlass mittels Drehschieber und Auslass mittels Bohrungen im Zylinder.

gleitgelagertes Kolbenbolzen- und Kurbellager,

gleitgelagerte Kurbelwelle,

Schwungrad-ø 50 mm.



Der Aufbau und die Wirkungsweise dieser einfachwirkenden Gleichstromdampfmaschine mit Drehschieber:

Bei der einfachwirkenden Dampfmaschine erfolgt während einer Kurbelumdrehung nur auf einer Seite des Kolbens ein Arbeitsprozess, die andere Seite ist zur Atmosphäre hin offen. Die Zudampfsteuerung erfolgt zwangsläufig durch die Ausnehmungen in der Kurbelwelle und die des Abdampfes durch die Bohrungen im Zylinder. Die Kurbelwelle und die Zylinder befinden sich in einem gemeinsamen Gehäuse, in dem auch alle Bohrungen für die Dampfverteilung untergebracht sind.

Der Kolben ist als Tauchkolben ausgeführt und durch die Schubstange direkt an die Kurbelwelle gekuppelt.



Die Vorgänge während einer Umdrehung der Gleichstromdrehschieberdampfmaschine:

Kurz vor dem oberen Totpunkt wird durch den Drehschieber der Dampfkanal für den Frischdampf des Zylinders freigegeben und der einströmende Dampf schiebt den Kolben nach unten. Auf dem Weg zum unteren Totpunkt wird durch das weiterdrehen der Kurbelwelle die Zudampfbohrung wieder verschlossen und die Auslassbohrungen im Zylinder vom Kolben geöffnet. Der Dampf kann somit ausströmen. Bei der nun anschließenden Aufwärtsbewegung des Kolbens wird der Auslassschlitz wieder verschlossen und der Restdampf im Zylinder leicht komprimiert. Wenn die Maschine im oberen Totpunkt angekommen ist beginnt der Zyklus von neuem.



Besonderheiten:

Diese einzylindrige Drehschiebermaschine ist nicht selbstanlaufend und nicht umsteuerbar.

Für die Einstellung der Drehzahl ist ein Drosselschraube im Gehäuse eingebaut.

Die Maschine benötigt zur Überbrückung der Totpunkte ein Schwungrad.



Der Bauplan zur Dampfmaschine GL-DM05S besteht aus:

 6 Stück Fertigungs- und Zusammenbauzeichnungen

 1 Stück Stückliste (1 Seite)

 1 Stück technische Beschreibung (1 Seite)
