Generator GL-AM16G


Zurück

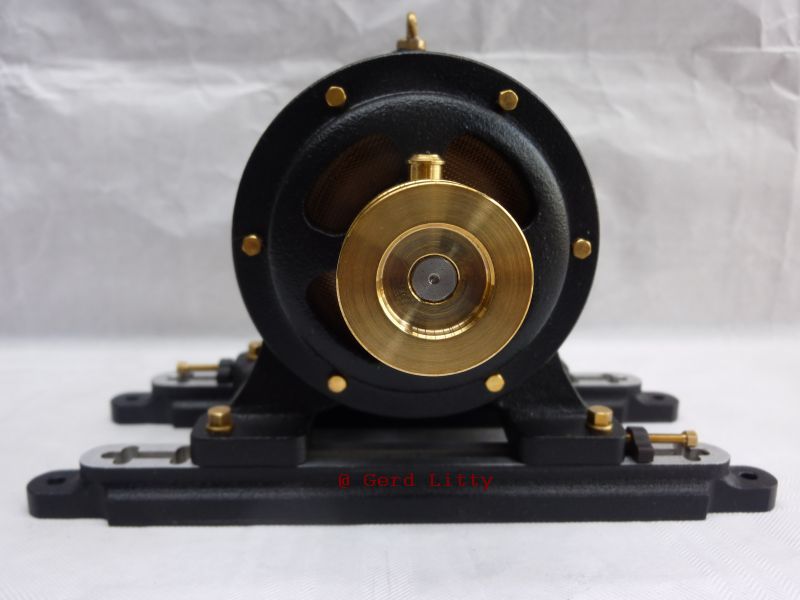

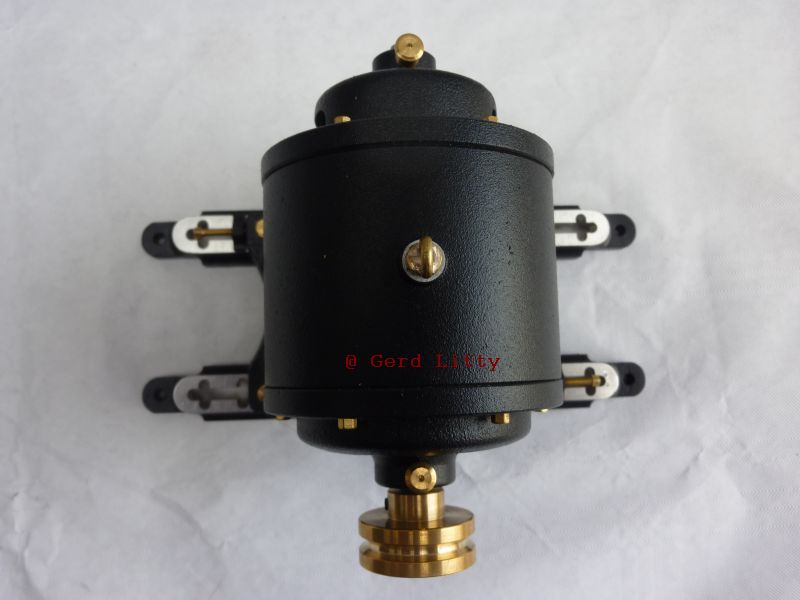

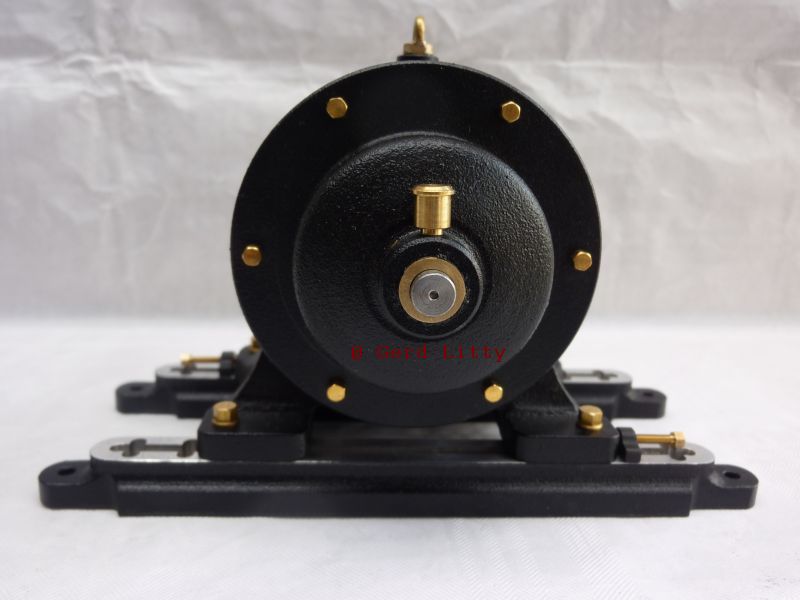

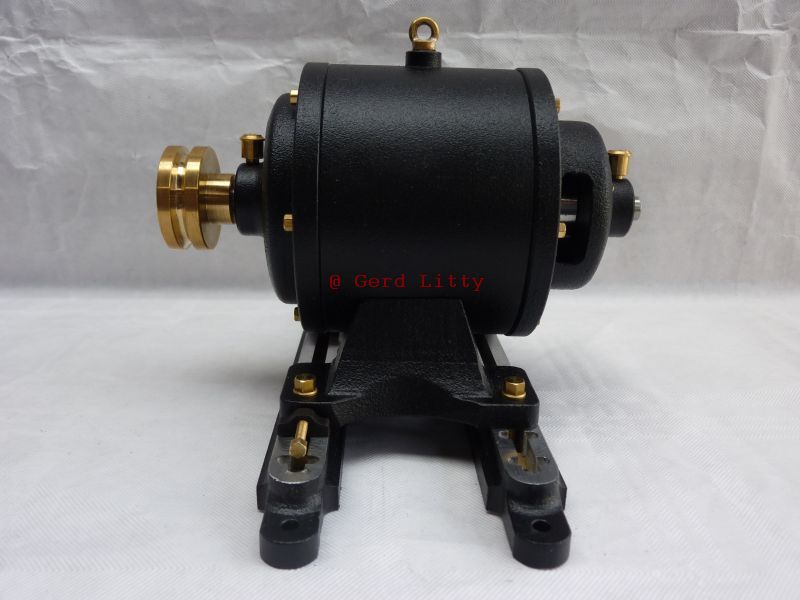

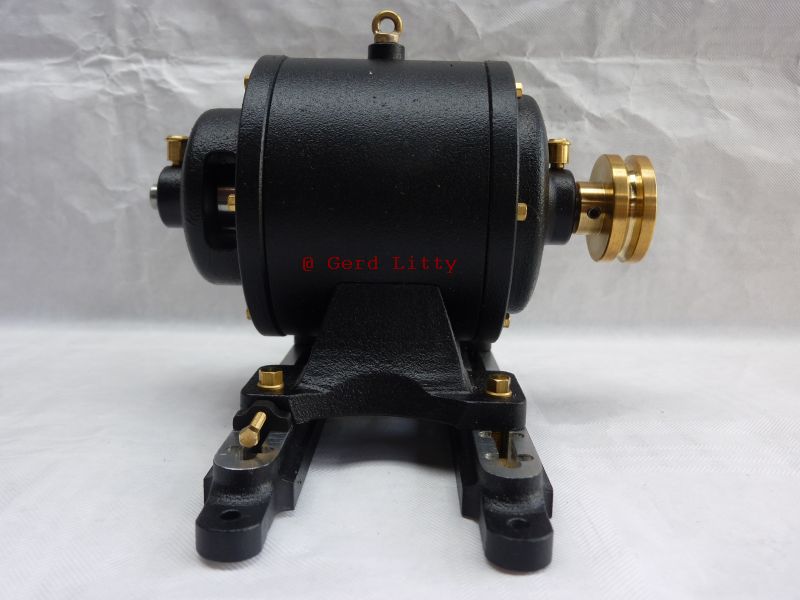

Ansichten des Generators

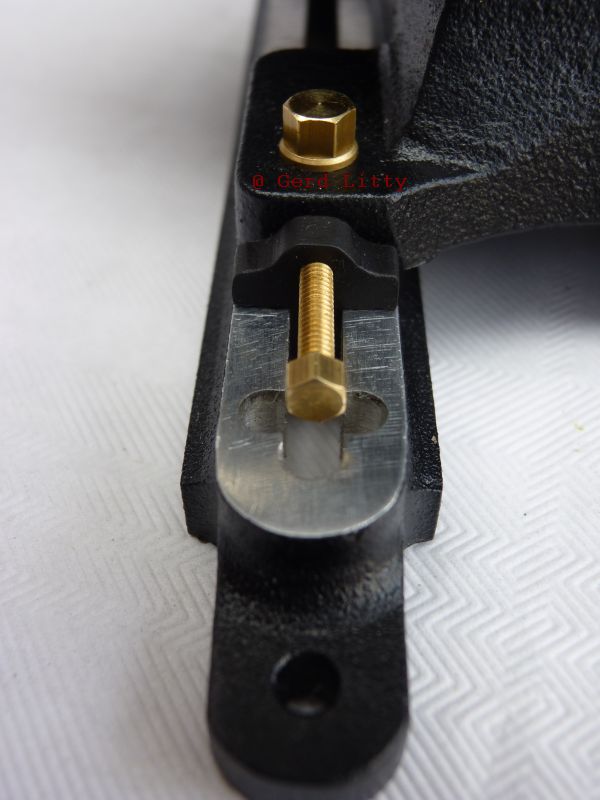

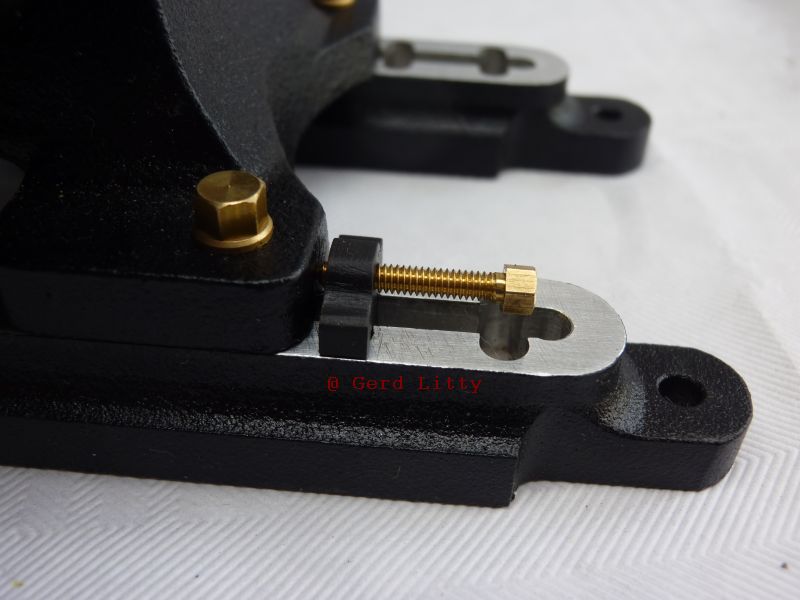

Detail Spannschienen



Technische Daten:

Abmessungen:

Gesamtlänge         112 mm

Gesamtbreite         80 mm ,mit Spannschienen 140mm

Gesamthöhe            82 mm, mit Spannschienen 92mm

Gewicht                680 g, mit Spannschienen 710 g

Baujahr                 :  2016



Ausführung:

Generator,

Einbaumotor      : Gehäusemaße ø 38 x 54 mm,

Statorgehäuse    : Aluminiumgussteile aus dem Sortiment von Torsten Schür (Generatorgehäuse D60).

Gleitgelagerte Rotorwelle.

Riemenscheiben ø 25 mm.

2  Spannschienen mit Spann- und Verstellschrauben



Der Aufbau und die Wirkungsweise dieses Generators:

Bei diesem Generator ist auf der Rotorwelle ein Permanentmagnet befestigt. Dieser Magnet dreht sich und induziert somit in der Statorspule eine Spannung.



Besonderheiten:

In das Gehäuse habe ich einen Motor von einem alten Drucker o. ä. eingebaut. Entschieden habe ich mich für den Motor aus meinem Fundus welcher von der Größe her in etwa passte und bei einen Testaufbau mit die größte Leistung abgegeben hatte.



Für diesen einfachen Generator habe ich keinen Bauplan erstellt.



Aber hier geht's zur Zeichnung für die Spannschienen:
