Generator GL-AM05G/L


Zurück

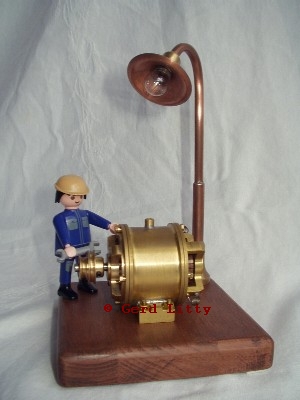

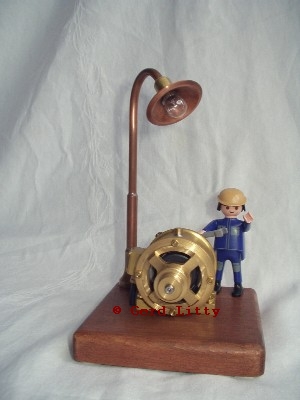

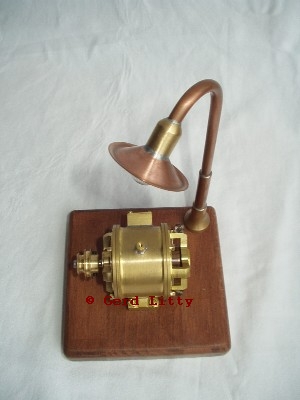

Ansichten des Wechselstromgenerators mit Lampe

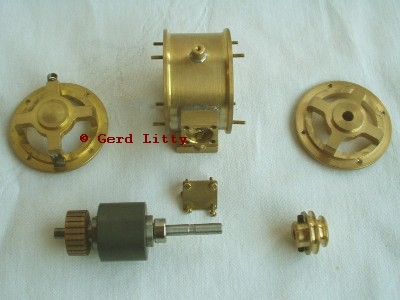

Die Einzelteile des Generators

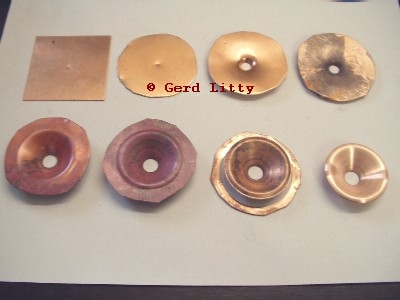

Herstellungsstadien des Lampenschirms

Technische Daten:

Abmessungen:

Gesamtlänge         110 mm

Gesamtbreite        110 mm

Gesamthöhe          180 mm

Gewicht                640 g

Generator Länge x Breite x Höhe ca.  74 x 58 x 53 mm

Gewicht Generator 420 g

Höhe Lampe          162 mm

Gewicht Lampe       80 g

Baujahr                 :  2005



Ausführung:

Wechselstromgenerator,

Rotor      : Magnet ø 25,8 x 20,5 mm,

Stator     : Spule ø 39 x 22 mm mit Stahlblechkäfig.

Polwenderattrappe mit 2 Kohlehaltern und Kohleandruckfedern.

Klemmkasten mit Klemmbrett und Kabeldurchführung für den Anschluss der elektrischen Leitung.

Wälzgelagerte Rotorwelle.

2-stufige Riemenscheiben ø 11 und ø 17 mm.



Der Aufbau und die Wirkungsweise dieses Generators:

Bei diesem Wechselstromgenerator ist auf der Rotorwelle ein Permanentmagnet befestigt. Dieser Magnet dreht sich und induziert somit in der Statorspule eine Wechselspannung.



Besonderheiten:

Der Rotormagnet und die Statorspule stammen aus einem handelsüblichen Fahrraddynamo der Firma Union.



Die Lampe:

Der Lampenständer (2-teilig) besteht aus handelsüblichem Kupferrohr ø8x1 und ø6x1 mm wobei das Oberteil mit einer Biegevorrichtung gebogen wurde. Der Lampenfuß und der Fassungsteil sind einfache Drehteile aus Messing. Den Lampenschirm habe ich aus 0,7 mm Kupferblech durch Drücken mit einem eigens dafür hergestellten Werkzeug angefertigt (Arbeitsschritte siehe Bild). Die einzelnen Bauteile der Lampe sind weich miteinander verlötet. Als Leuchtmittel dient eine einfache Glühlampe 2,4V mit 0,75W.



Der Generator hat in der Zwischenzeit eine Antriebsmaschine bekommen und wurde mit dieser zusammen auf einer Platte montiert.



Der Bauplan zum Generator GL-AM05G besteht aus:

 6 Stück Fertigungs- und Zusammenbauzeichnungen

 1 Stück Stückliste (1 Seite)

 1 Stück technische Beschreibung (1 Seite)



Der Bauplan zur Lampe GL-AM05L besteht aus:

 2 Stück Fertigungs- und Zusammenbauzeichnungen

 1 Stück technische Beschreibung mit Stückliste (1 Seite)



Bei Bedarf besteht auch die Möglichkeit, polierfertige Lampenschirme in Modellbauer üblichen Mengen von mir zu beziehen.
